Referencia interna:
CTRSQU460

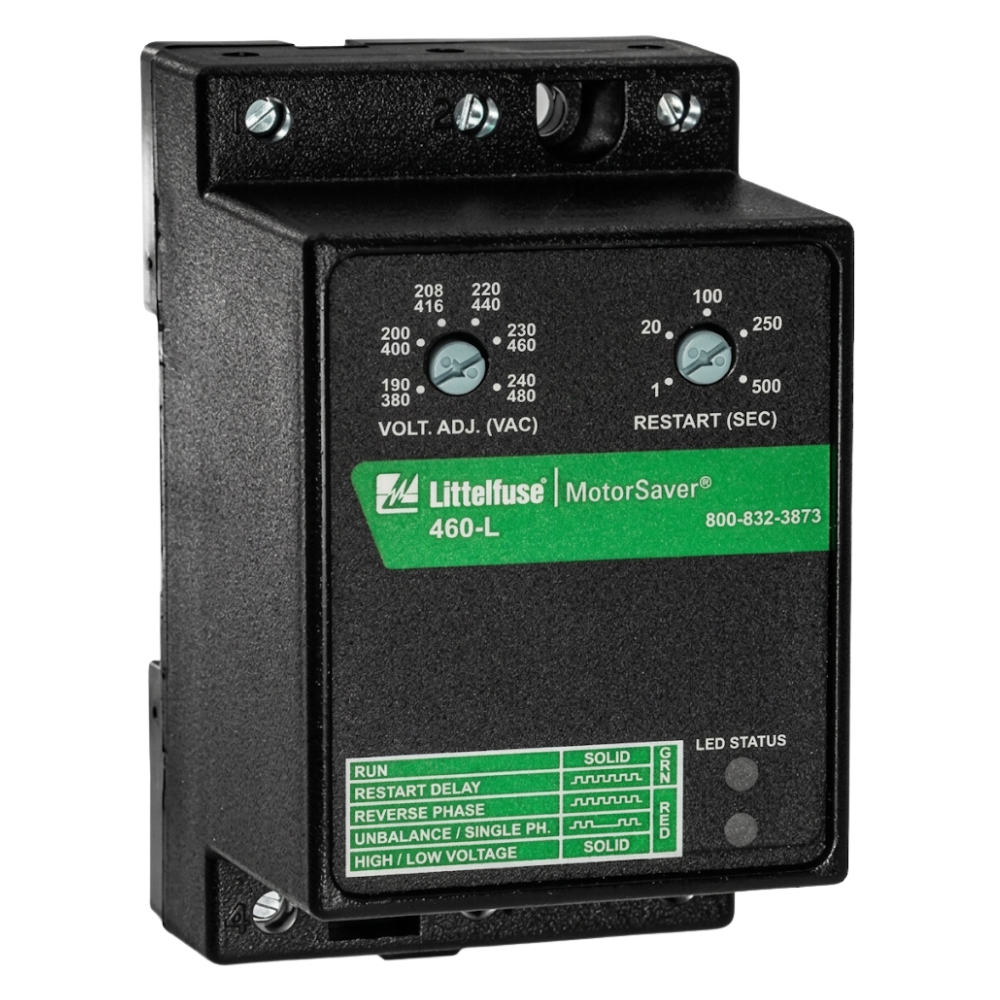

El 460 es un monitor de voltaje trifásico que protege motores de 190-480, 50/60 Hz independientemente del tamaño. El producto proporciona un punto de ajuste de voltaje nominal seleccionable por el usuario y el monitor de voltaje detecta automáticamente el voltaje de línea. Se ha corregido un retardo de disparo de 4 segundos y 1 segundo para fallos monofásicos, y un punto de disparo de desequilibrio de voltaje fijo del 6%. Este exclusivo dispositivo de detección de fase y voltaje basado en microcontrolador monitorea constantemente los voltajes trifásicos para detectar condiciones dañinas de la línea eléctrica como voltaje bajo, alto y desequilibrado, pérdida de cualquier fase e inversión de fase.
Cuando se detecta una condición dañina, el relé de salida 460 se desactiva después de un retraso de disparo específico. El relé de salida se reactiva después de que las condiciones de la línea eléctrica vuelvan a un nivel aceptable durante una cantidad de tiempo especificada (retraso de reinicio). Los retrasos en el viaje y el reinicio evitan los disparos molestos debido a las condiciones de la línea eléctrica fluctuantes rápidamente.
